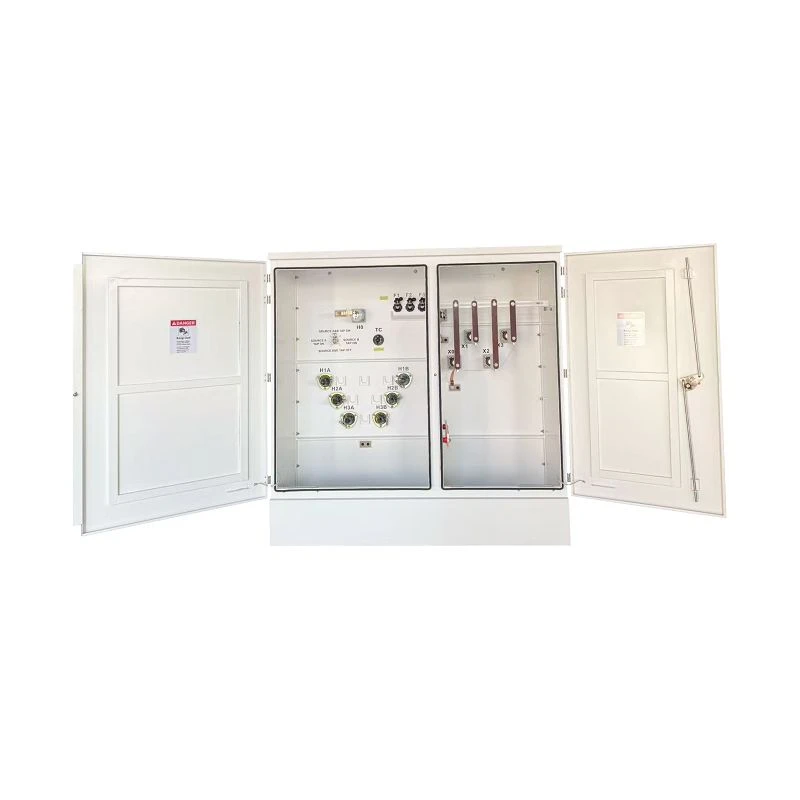

Transformador montado em almofada de fusível de baioneta de 2000 KVA-13,8 / 0,48 KV|EUA 2025

01 Geral

1.1 Descrição do Projeto

O transformador trifásico montado em bloco de 2.000 kVA foi entregue aos EUA em 2025. A potência nominal do transformador é de 2.000 kVA com resfriamento KNAN. A alta tensão é 13,8GrdY/7,97 kV com faixa de derivação de ±2*2,5% (NLTC), a baixa tensão é 0,48Y/0,277 kV, eles formaram um grupo vetorial de YNyn0.

O transformador montado em bloco é um equipamento elétrico versátil e robusto projetado para atender às diversas necessidades das modernas redes de distribuição de energia. Instalado sobre uma plataforma de concreto ao nível do solo, apresenta um design compacto e fechado que elimina a necessidade de cercas, tornando-o ideal para áreas urbanas e suburbanas com espaço limitado. Este transformador vem totalmente equipado com um conjunto abrangente de componentes premium: óleo isolante de éster natural FR3 para segurança ambiental e maior vida útil, design eficiente em termos de energia-compatível com DOE-para consumo de energia reduzido, pára-raios-integrado para proteção contra surtos e blindagem estática para melhor desempenho de isolamento. A caixa-de medidor montada lateralmente oferece monitoramento conveniente do nível de óleo, temperatura e outros parâmetros críticos, facilitando a manutenção proativa e maximizando o tempo de atividade. O exterior do transformador tem acabamento com tinta branca-revestida a pó (RAL 9003), proporcionando excepcional resistência à corrosão, radiação UV e intempéries. Adequado para aplicações de alimentação-radial ou em loop, ele pode se adaptar a vários requisitos de carga e cenários operacionais, desde bairros residenciais até grandes instalações comerciais. Com seu desempenho confiável, configuração abrangente e ampla aplicabilidade, este transformador montado em bloco é uma solução confiável para distribuição de energia eficiente e segura.

1.2 Especificação Técnica

Especificações do transformador montado em bloco de 2.000 kVA, tipo e folha de dados

1.3 Desenhos

Desenho e tamanho do diagrama do transformador montado em bloco de 2.000 kVA.

02 Fabricação

2.1 Bucha de alta tensão

A bucha HV para transformadores montados em bloco refere-se ao inserto de bucha classe 15/25/35kV 200A da Chardon, projetado para combinar com cotovelos sob carga e montar em poços de bucha padrão em conformidade com ANSI/IEEE 386. Ela permite instalação e substituição-eficiente no local-, exigindo limpeza, lubrificação com graxa de silicone fornecida e aperto no sentido horário para 150-180 lb-de torque-com um fio terra de cobre nº 14 para segurança. Adequado para operações de interrupção de carga, deve ser instalado/mantido por pessoal qualificado com sistemas{{13}desenergizados e equipamentos de proteção adequados, garantindo conexões confiáveis ​​de alta tensão.

2.2 Bucha de baixa tensão

A bucha de baixa tensão para transformadores montados em bloco é a bucha do tipo BFG-1/2500 de resina seca-, em conformidade com os mais recentes padrões GB/T 4109 e IEC 60137. Possui tensão suportável seca de 10kV CA, tensão de impulso de raio de 30kV, descarga parcial menor ou igual a 10pC a 1,2kV, corrente térmica de curto-tempo de 62,5kA/2s, capacidade de carga cantilever de 2000N e distância de fuga maior ou igual a 35 mm. Projetado para instalação horizontal com superfície condutora estanhada, opera em ambientes de -35 graus a +40 graus, vem com um anel de vedação retangular de ∅90×∅70×6 e corresponde às dimensões da abertura do gabinete com parafusos de soldagem 4-M12×50.

2.3 Medidor de nível de óleo

O medidor de nível de óleo UHZ-01 para transformadores montados em almofada foi projetado para indicar o nível de óleo em tanques de transformadores imersos em óleo de pequena-a-capacidade-média, apresentando segurança, visibilidade direta, confiabilidade e longa vida útil. Opera em temperatura ambiente de -40 ~ 80 graus, umidade inferior ou igual a 90% e altitude inferior ou igual a 2.000 m, exigindo instalação vertical livre de vibrações bruscas e campos magnéticos fortes. Composto por boia, alavanca de conexão, suporte, aço magnético e indicador com estrutura vedada (separando o indicador da boia), proíbe colisão ou estiramento/dobramento da alavanca de conexão e utiliza O-ring para vedação do tanque.

2.4 1''válvula de drenagem com amostrador de 3/8''

A válvula de drenagem flangeada de 1'' (com amostrador de 3/8'') para transformadores montados em bloco é um componente compatível com ASME B1210-classificado para pressão de trabalho de 1,6 MPa, operando de -20 graus a 150 graus com óleo/líquidos não corrosivos/gases inertes. Ela possui um volante para operação, montagem flangeada e uma porta integrada de 3/8'': esta válvula permite drenagem segura do óleo do transformador e amostragem de manutenção, preservando a vedação do tanque, ajustando-se a configurações padrão de transformadores montados em almofada.

2.5 Pára-raios de cotovelo

O pára-raios de cotovelo integra um módulo de varistor de óxido metálico (MOV) em um cotovelo de borracha para fornecer proteção contra sobretensão. Ele possui isolamento EPDM-curado com peróxido e uma blindagem semicondutora (em conformidade com IEEE 386 para interface e IEEE 592 para blindagem), com um condutor de aterramento de cobre flexível #4AWG para desviar a corrente de surto e uma tampa de aço inoxidável para vedação à prova de intempéries. Projetado para sistemas subterrâneos (por exemplo, gabinetes de entrada de transformadores montados em almofada, dispositivos de comutação de cofres), ele oferece proteção frontal blindada, prolonga a vida útil do cabo quando instalado em pontos abertos do sistema de loop ou extremidades radiais do sistema e é totalmente intercambiável com produtos da concorrência compatíveis com IEEE 386.

03 Teste

Os testes de transformadores montados em almofada (alinhados com os padrões IEEE C57) abrangem verificações de rotina: medição de resistência de enrolamento, verificação de relação de tensão/fase, teste sem perda de carga/corrente, avaliação de perda de carga/impedância, resistência de isolamento (tensão aplicada/induzida), verificação de resistência de isolamento e teste de vazamento de pressão. Esses testes validam o desempenho elétrico, a integridade do isolamento e a vedação do tanque, garantindo que a unidade atenda aos requisitos operacionais e de segurança para uma distribuição confiável de energia.

04 Embalagem e Envio

embalagem

envio

05 Site e Resumo

Na SCOTECH, nossos transformadores montados em pad - são projetados para serem a espinha dorsal da distribuição de energia confiável e eficiente-seja para redes de serviços públicos, complexos comerciais, fazendas solares ou sistemas de armazenamento de energia. Projetados para instalação externa sem complicações, resistência robusta às intempéries e manutenção mínima, eles oferecem desempenho consistente mesmo nos ambientes mais exigentes.

Entendemos que cada projeto tem necessidades energéticas únicas. É por isso que oferecemos soluções personalizáveis, apoiadas por décadas de experiência da nossa equipe em projeto e fabricação de transformadores. Desde consultas técnicas até suporte pós-venda, estamos com você em cada etapa para garantir o fornecimento ideal de energia para suas aplicações.

Escolha os transformadores montados em pad SCOTECH - para uma combinação de inovação, durabilidade e valor-impulsionando seu sucesso, uma conexão por vez. Entre em contato com nossa equipe de vendas hoje para discutir suas necessidades específicas e obter um orçamento personalizado.
