Transformadores subterrâneos de 2.000 KVA-25/0,6 KV|Canadá 2026





01 Geral

1.1 Descrição do Projeto

Em 2026, um cliente canadense encomendou dois transformadores trifásicos montados em bloco de 2.000 kVA para aplicações de distribuição subterrânea de serviços públicos. O projeto exigia transformadores subterrâneos de alta-eficiência em conformidade com os padrões CSA C802.1 e CSA C227.4, com ênfase especial no controle de-perda de energia, confiabilidade externa e segurança operacional-de nível de serviço público.

Os transformadores subterrâneos são configurados com tensão primária de 25kV e tensão secundária de 600Y/347V usando um grupo vetorial Dyn1, tornando-os adequados para sistemas de distribuição subterrânea de alimentação-de loop comumente usados ​​na América do Norte. Os enrolamentos de alta e baixa tensão utilizam condutores de alumínio, enquanto o sistema de resfriamento de óleo-mineral ONAN suporta operação externa estável-de longo prazo sob condições de carga da rede elétrica.

O cliente também especificou requisitos rigorosos de eficiência, incluindo uma eficiência mínima de 99,37%, perdas controladas de-carga e sem carga, construção de segurança-frontal e acessórios de proteção completos para sistemas subterrâneos de distribuição de energia.







1.2 Especificação Técnica

Especificação e folha de dados de transformadores subterrâneos de 2.000 kVA



1.3 Desenhos

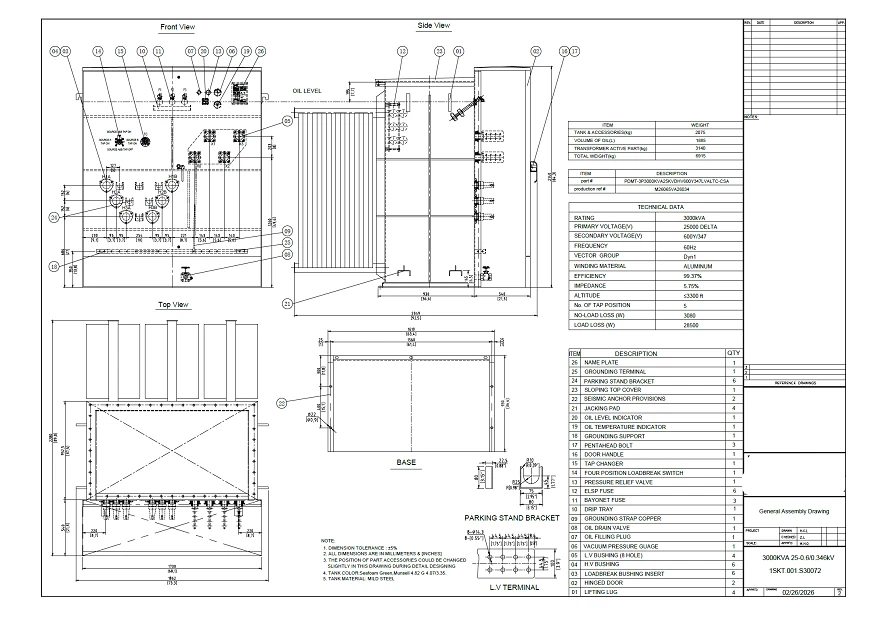

Desenho e placa de identificação de transformadores subterrâneos de 2.000 kVA





02 Fabricação

2.1 Núcleo

O transformador montado em pad adota uma estrutura central de baixa-perda otimizada para requisitos de eficiência CSA e operação-de serviços públicos subterrâneos de longo prazo. O projeto do circuito magnético ajuda a reduzir-as perdas sem carga, o aquecimento localizado e o ruído operacional, ao mesmo tempo em que atende à rigorosa meta de eficiência mínima de 99,37% do projeto.



2.2 Enrolamento



2.3 Tanque



2.4 Projeto de Conexão de Cabo Subterrâneo

Para aplicações de cabos subterrâneos, o lado de alta tensão é equipado com conectores isolados separáveis ​​de 25 kV classificados em 150 kV BIL e capacidade de corrente de 200 A para sistemas de distribuição de alimentação de loop-, enquanto o lado de baixa tensão adota buchas fundidas de resina-com terminais tipo espada de 6-orifícios para terminação confiável de cabos de baixa tensão. O transformador subterrâneo também inclui terminais de aterramento e conexões rígidas de barramento de aterramento de cobre para apoiar o aterramento do sistema e a coordenação de proteção da concessionária.



2.5 Sistema de Proteção e Comutação

O sistema de proteção inclui uma chave seccionadora de carga de 4{1}} posições, fusíveis de baioneta e fusíveis de backup limitadores de corrente ELSP para fornecer proteção coordenada do transformador e melhor capacidade de isolamento de falhas. Os acessórios padrão incluem indicação da temperatura máxima do óleo, indicação do nível do óleo, proteção de alívio de pressão, válvula de drenagem e bujão de enchimento para monitoramento e manutenção de rotina da operação.





03 Teste

Padrão de teste







04 04 Embalagem e transporte

4.1 Embalagem





05 Site e Resumo

Esses transformadores subterrâneos trifásicos montados em bloco de 2.000 kVA são projetados especificamente para sistemas de distribuição de serviços públicos subterrâneos canadenses que exigem alta eficiência, conformidade com CSA, segurança operacional de-frente morta e integração de cabo de alimentação-de loop confiável.

Com tecnologia de núcleo de baixa-perda, configuração de enrolamento Dyn1, proteção coordenada com fusíveis, construção de tanque selado e design montado em suporte-de nível utilitário, os transformadores fornecem uma solução confiável e-com eficiência energética para redes modernas de distribuição de energia subterrânea na América do Norte.
